Máy Đo Độ Cứng: “Thước Đo” Sức Chịu Đựng Của Vật Liệu Bạn Cần Biết

Bạn đã bao giờ tự hỏi, tại sao một vật liệu này lại cứng cáp, bền bỉ hơn vật liệu khác chưa? Tại sao lưỡi dao lại bén ngót, trong khi một miếng cao su lại mềm mại, dễ uốn cong? Bí mật nằm ở một đặc tính quan trọng của vật liệu: độ cứng. Và để định lượng chính xác “sức chịu đựng” này, chúng ta cần đến một công cụ chuyên dụng, đó chính là Máy đo độ Cứng. Ngay trong 50 từ đầu tiên này, chúng ta đã chạm đến trái tim của chủ đề, một thiết bị tưởng chừng xa lạ nhưng lại cực kỳ thiết yếu trong rất nhiều lĩnh vực sản xuất và nghiên cứu. Hãy cùng nhau khám phá sâu hơn về người bạn đồng hành thầm lặng này, xem nó làm được những gì và tại sao lại quan trọng đến thế nhé.

Máy Đo Độ Cứng Là Gì? Tại Sao Chúng Ta Cần Đến Nó?

Bạn hình dung thế này nhé, độ cứng của vật liệu giống như khả năng “đứng vững” trước những tác động từ bên ngoài, chẳng hạn như bị ấn vào, cào xước, hay biến dạng vĩnh viễn. Một vật liệu cứng sẽ khó bị lõm, khó bị trầy hơn so với vật liệu mềm. Việc biết rõ độ cứng của vật liệu không chỉ là tò mò khoa học, mà còn là yếu tố then chốt quyết định tính phù hợp và hiệu suất của chúng trong các ứng dụng thực tế.

Độ cứng vật liệu được định nghĩa như thế nào?

Độ cứng không phải là một khái niệm tuyệt đối hay chỉ có một định nghĩa duy nhất. Nó thường được hiểu là khả năng chống lại biến dạng dẻo cục bộ, chủ yếu là lõm vào hoặc trầy xước. Tùy thuộc vào phương pháp thử nghiệm, độ cứng sẽ được đo lường bằng các thang đo khác nhau, phản ánh khả năng chống lại các loại tác động khác nhau.

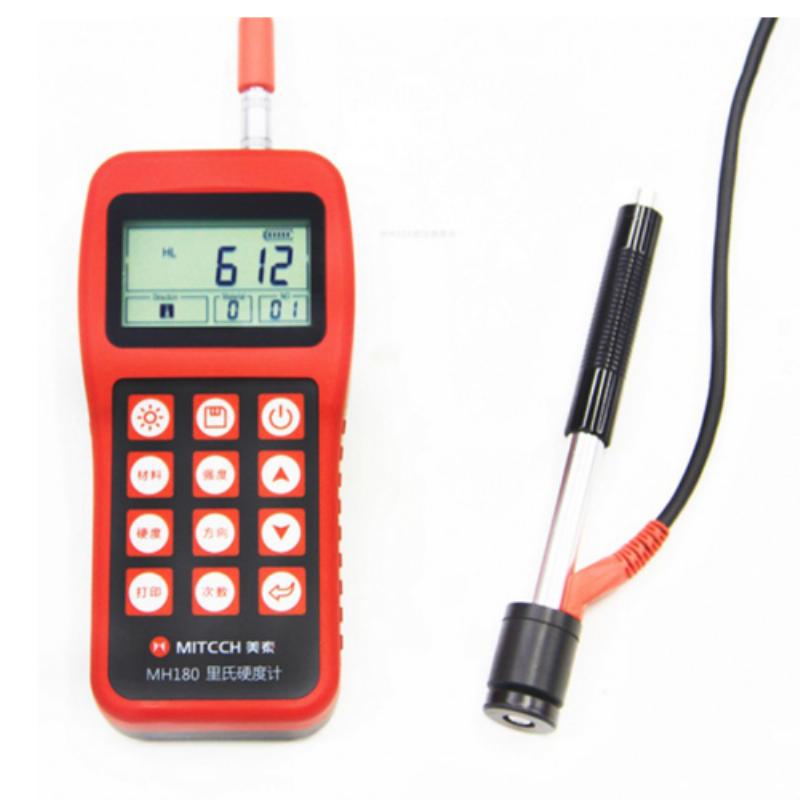

Hình ảnh minh họa máy đo độ cứng cơ bản sử dụng cho kim loại

Tại sao phải đo độ cứng? Lợi ích “không đong đếm” của máy đo độ cứng

Trong thế giới công nghiệp hiện đại, việc kiểm soát chất lượng là tối thượng. Một bộ phận máy móc, một công cụ sản xuất, hay thậm chí là lớp sơn trên một chiếc xe, tất cả đều cần đạt đến một độ cứng nhất định để đảm bảo hiệu suất và tuổi thọ. Máy đo độ cứng chính là công cụ để xác minh điều đó.

• Đảm bảo chất lượng sản phẩm: Đây là lợi ích đầu tiên và rõ ràng nhất. Bằng cách đo độ cứng, nhà sản xuất có thể kiểm tra xem vật liệu hoặc thành phẩm có đáp ứng tiêu chuẩn kỹ thuật đề ra hay không. Nếu độ cứng không đạt, sản phẩm có thể bị lỗi, dễ hỏng hoặc không thực hiện được chức năng như mong đợi.
• Lựa chọn vật liệu phù hợp: Khi thiết kế một sản phẩm, kỹ sư cần chọn loại vật liệu có độ cứng phù hợp với môi trường làm việc và tải trọng mà nó sẽ chịu đựng. Máy đo độ cứng giúp họ xác minh các đặc tính của vật liệu mẫu trước khi đưa vào sản xuất hàng loạt.
• Kiểm soát quá trình xử lý nhiệt: Đối với kim loại, các quá trình xử lý nhiệt như tôi, ram, ủ… có ảnh hưởng rất lớn đến độ cứng. Đo độ cứng sau xử lý nhiệt là cách hiệu quả để kiểm tra xem quá trình đã diễn ra đúng kỹ thuật và đạt được mục tiêu hay chưa.
• Dự đoán các đặc tính cơ học khác: Độ cứng thường có mối tương quan nhất định với các đặc tính cơ học khác như độ bền kéo, độ bền uốn. Do đó, đo độ cứng một cách nhanh chóng có thể giúp ước lượng các đặc tính này mà không cần thực hiện các phép thử phức tạp hơn.
• Phục vụ nghiên cứu và phát triển: Trong các phòng thí nghiệm, máy đo độ cứng là công cụ không thể thiếu để nghiên cứu vật liệu mới, cải tiến quy trình sản xuất, hoặc phân tích nguyên nhân gây hỏng hóc.

Tóm lại, máy đo độ cứng không chỉ là một thiết bị đo lường đơn thuần, mà còn là một công cụ kiểm soát chất lượng mạnh mẽ, giúp đảm bảo an toàn, hiệu quả và độ tin cậy cho hàng ngàn sản phẩm chúng ta sử dụng hàng ngày.

Có Những Loại Máy Đo Độ Cứng Phổ Biến Nào? Mỗi Loại “Biết” Đo Gì?

Giống như việc bạn không thể dùng cùng một loại thước để đo chiều dài con đường và đo kích thước hạt cát, thế giới máy đo độ cứng cũng có nhiều loại khác nhau, được thiết kế để phù hợp với các loại vật liệu, kích thước mẫu, và yêu cầu độ chính xác khác nhau. Mỗi phương pháp đo dựa trên một nguyên lý riêng, tạo ra các thang đo đặc trưng. Chúng ta sẽ cùng điểm qua một vài loại phổ biến nhất nhé.

Minh họa các phương pháp đo độ cứng phổ biến khác nhau trên vật liệu

Máy đo độ cứng Rockwell

Đây có lẽ là phương pháp đo độ cứng thông dụng nhất, đặc biệt trong ngành công nghiệp kim loại. Điểm nổi bật của phương pháp Rockwell là kết quả được đọc trực tiếp trên thang đo của máy, rất nhanh chóng và tiện lợi.

Máy đo độ cứng Rockwell hoạt động như thế nào?

Nguyên lý cơ bản của phép đo Rockwell là ấn một mũi thử (indenter) vào bề mặt vật liệu dưới tác dụng của hai cấp lực: một lực sơ bộ nhỏ, sau đó là một lực chính lớn hơn. Độ cứng được tính dựa trên sự khác biệt về độ sâu của vết lõm do lực chính gây ra, sau khi đã loại bỏ ảnh hưởng của biến dạng đàn hồi bằng cách giảm về lực sơ bộ.

• Mũi thử: Có thể là viên bi thép hoặc mũi kim cương hình nón.
• Lực tải: Có nhiều thang đo Rockwell khác nhau (ví dụ: HRA, HRB, HRC, HRF, HR45N, HR30T…), mỗi thang sử dụng sự kết hợp khác nhau của loại mũi thử và lực tải chính, phù hợp với các loại vật liệu từ rất cứng (thép đã tôi) đến tương đối mềm (nhôm, đồng thau).

Ưu điểm và nhược điểm của phép đo Rockwell là gì?

• Ưu điểm:
  • Nhanh chóng, dễ thực hiện.
  • Kết quả đọc trực tiếp, không cần đo kích thước vết lõm bằng kính hiển vi.
  • Ít phá hủy mẫu hơn so với Brinell.
• Nhược điểm:
  • Độ chính xác có thể bị ảnh hưởng bởi điều kiện bề mặt mẫu.
  • Vết lõm có thể không đều trên vật liệu không đồng nhất.
  • Không phù hợp với các mẫu quá mỏng hoặc quá mềm.

Máy đo độ cứng Brinell

Phương pháp Brinell thường được dùng cho các vật liệu có cấu trúc hạt thô, hoặc khi cần đo độ cứng trung bình trên một diện tích lớn hơn. Đây là một trong những phương pháp đo độ cứng đầu tiên được chuẩn hóa.

Nguyên lý đo của máy đo độ cứng Brinell là gì?

Phép đo Brinell sử dụng một viên bi thép hoặc carbide có đường kính xác định (thường là 10mm) ấn vào bề mặt vật liệu với một lực tải lớn (thường là 3000kgf) trong một khoảng thời gian nhất định. Sau khi nhả lực, người ta đo đường kính của vết lõm để lại trên bề mặt mẫu bằng kính hiển vi. Độ cứng Brinell (HBW) được tính toán dựa trên lực tải và diện tích bề mặt của vết lõm hình cầu.

Minh họa chi tiết phương pháp đo độ cứng Brinell, showing viên bi thép ấn vào bề mặt vật liệu và vết lõm để lại

Khi nào nên dùng máy đo Brinell?

Phương pháp này thích hợp cho:

• Kim loại có độ cứng tương đối thấp đến trung bình (gang, thép chưa tôi, nhôm, đồng).
• Các mẫu vật liệu có cấu trúc hạt lớn.
• Khi cần xác định độ cứng trung bình trên một vùng lớn.

Máy đo độ cứng Vickers

Phương pháp Vickers được biết đến với tính linh hoạt và độ chính xác cao, có thể sử dụng cho hầu hết các loại vật liệu, từ rất mềm đến rất cứng, và cho cả các lớp mỏng hoặc bề mặt đã xử lý.

Máy đo độ cứng Vickers hoạt động thế nào?

Phép đo Vickers sử dụng một mũi kim cương hình chóp vuông với góc ở đỉnh là 136 độ. Mũi thử này được ấn vào bề mặt mẫu dưới tác dụng của một lực tải xác định. Sau khi nhả lực, người ta đo chiều dài hai đường chéo của vết lõm hình vuông bằng kính hiển vi. Độ cứng Vickers (HV) được tính toán dựa trên lực tải và diện tích bề mặt của vết lõm hình chóp.

Hình ảnh máy đo độ cứng Vickers trong phòng thí nghiệm, showing kính hiển vi để đo vết lõm

Ưu điểm của phép đo Vickers là gì?

• Linh hoạt: Có thể dùng cho dải độ cứng rộng và nhiều loại vật liệu.
• Chính xác: Vết lõm rõ ràng, dễ đo đạc chính xác.
• Phù hợp với các mẫu nhỏ, mỏng: Có thể sử dụng các mức lực tải rất nhỏ (microhardness Vickers) để đo độ cứng của các lớp phủ mỏng, các vùng rất nhỏ, hoặc vật liệu giòn.

Máy đo độ cứng Shore

Trong khi các phương pháp trên chủ yếu dùng cho kim loại và các vật liệu cứng, máy đo độ cứng Shore lại là lựa chọn hàng đầu để đo độ cứng của các vật liệu mềm hơn như cao su, nhựa dẻo, polymer, và thậm chí là một số loại gỗ mềm.

Độ cứng Shore được đo như thế nào?

Phương pháp Shore sử dụng một mũi thử (có hình dạng và kích thước khác nhau tùy theo thang đo) ấn vào bề mặt mẫu dưới tác dụng của một lực lò xo. Thay vì đo kích thước hay độ sâu vết lõm vĩnh viễn, phép đo Shore đo độ sâu ban đầu của vết lõm dưới tác dụng của lực lò xo. Độ cứng Shore được hiển thị trên thang đo từ 0 đến 100.

• Các thang đo Shore phổ biến: Shore A (cho cao su và nhựa dẻo mềm), Shore D (cho nhựa cứng hơn, vật liệu cứng dạng tấm). Có nhiều thang khác như Shore B, C, O, OO, M, R… nhưng A và D là thông dụng nhất.
• Đặc điểm: Máy đo Shore thường là thiết bị cầm tay (Durometer), rất tiện lợi để đo trực tiếp tại chỗ.

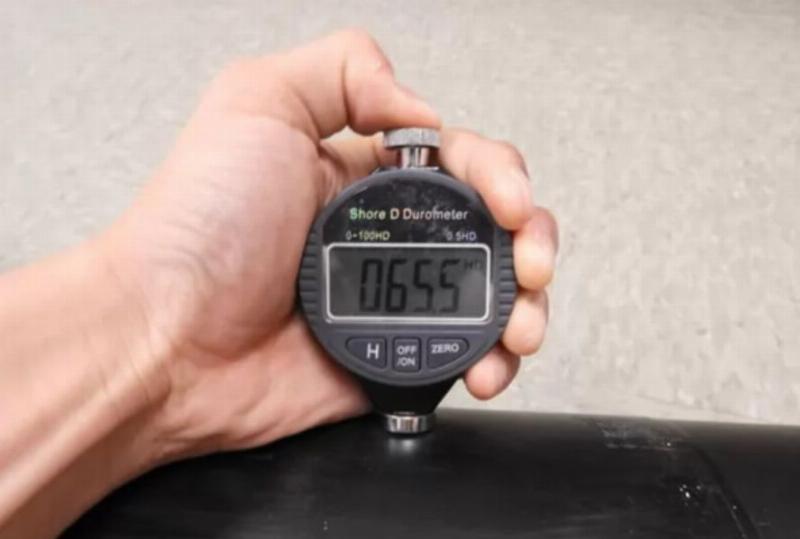

Hình ảnh một máy đo độ cứng Shore (Durometer) cầm tay đang đo trên một miếng cao su

Ưu điểm của máy đo Shore là gì?

• Tiện lợi: Thiết bị cầm tay, dễ sử dụng, có thể đo tại hiện trường.
• Nhanh chóng: Kết quả hiển thị gần như tức thời.
• Phù hợp: Là phương pháp tiêu chuẩn cho vật liệu mềm như cao su và nhựa.

Ngoài các loại chính kể trên, còn có một số phương pháp và loại máy đo độ cứng khác như máy đo độ cứng Leeb (phương pháp nảy, thường dùng cho các cấu kiện lớn, đo tại chỗ), máy đo độ cứng Barcol (cho nhựa tổng hợp mềm, nhôm nguyên chất). Việc lựa chọn loại máy phù hợp phụ thuộc hoàn toàn vào loại vật liệu bạn cần đo và mục đích sử dụng cụ thể.

Để hiểu rõ hơn về các công cụ đo lường khác trong lĩnh vực công nghiệp, bạn có thể tìm hiểu thêm về các thiết bị như đo nhiệt độ, vốn cũng đóng vai trò quan trọng trong việc kiểm soát chất lượng, đặc biệt khi các đặc tính vật liệu có thể thay đổi theo nhiệt độ.

Làm Sao Để Chọn Được “Người Bạn Đồng Hành” Máy Đo Độ Cứng Phù Hợp Nhất?

Thị trường có vô vàn loại máy đo độ cứng, từ những chiếc máy để bàn đồ sộ trong phòng thí nghiệm đến những thiết bị cầm tay nhỏ gọn. Việc chọn đúng loại máy không chỉ giúp bạn có được kết quả chính xác mà còn tiết kiệm chi phí và tối ưu hiệu quả công việc. Dưới đây là những yếu tố bạn cần cân nhắc kỹ lưỡng.

1. Vật liệu cần đo là gì?

Đây là câu hỏi quan trọng nhất.

• Bạn đo kim loại hay phi kim?
• Kim loại đó là thép cứng, nhôm, đồng thau, gang, hay kim loại quý?
• Phi kim là cao su, nhựa, gốm, thủy tinh, hay vật liệu composite?
• Độ cứng ước tính của vật liệu nằm trong khoảng nào?

Như đã phân tích ở trên, mỗi phương pháp đo phù hợp với một dải vật liệu và độ cứng nhất định. Chọn sai phương pháp có thể dẫn đến kết quả không chính xác hoặc thậm chí làm hỏng mẫu, hỏng mũi thử. Ví dụ, bạn không thể dùng máy Shore để đo thép đã tôi, và ngược lại, dùng máy Rockwell C để đo cao su là điều vô nghĩa.

2. Kích thước và hình dạng mẫu thử như thế nào?

Kích thước và hình dạng của mẫu thử cũng ảnh hưởng đến việc lựa chọn máy.

• Mẫu có đủ lớn để đặt trên bệ đỡ của máy để bàn không?
• Mẫu có hình dạng phức tạp (ống, thanh tròn, bề mặt cong) hay đơn giản (tấm phẳng)?
• Bạn cần đo trên một vùng rộng hay chỉ một điểm nhỏ?
• Mẫu có mỏng không? Đối với các mẫu mỏng, các phương pháp tạo vết lõm sâu như Brinell hoặc Rockwell với lực tải lớn có thể không phù hợp vì vết lõm có thể ảnh hưởng đến mặt đối diện, gây sai số hoặc phá hủy mẫu. Các phương pháp microhardness Vickers hoặc Rockwell thang đo nông (Superficial Rockwell) sẽ là lựa chọn tốt hơn.

3. Yêu cầu về độ chính xác và tốc độ đo ra sao?

• Bạn cần độ chính xác đến mức nào? Các phương pháp như Vickers thường có độ chính xác cao hơn Brinell hoặc Rockwell, đặc biệt với các mẫu nhỏ hoặc cần phân tích chi tiết.
• Bạn cần kết quả nhanh chóng không? Phương pháp Rockwell và Shore cho kết quả trực tiếp, rất nhanh. Brinell và Vickers đòi hỏi đo kích thước vết lõm bằng kính hiển vi, mất thời gian hơn.
• Khối lượng mẫu cần đo hàng ngày là bao nhiêu? Nếu số lượng lớn, tốc độ đo của máy là yếu tố cần ưu tiên.

4. Môi trường làm việc và tính di động

• Bạn đo trong phòng thí nghiệm được kiểm soát nhiệt độ, độ ẩm hay tại xưởng sản xuất, công trường?
• Bạn có cần mang máy đi đo tại nhiều địa điểm khác nhau không? Nếu cần đo các cấu kiện lớn, không thể di chuyển, hoặc cần đo tại hiện trường, các loại máy đo độ cứng cầm tay (portable hardness tester) như máy Leeb hoặc Shore durometer là lựa chọn bắt buộc. Máy để bàn (benchtop hardness tester) phù hợp cho các phòng thí nghiệm hoặc khu vực kiểm tra tập trung.

5. Ngân sách đầu tư

Giống như bất kỳ thiết bị công nghiệp nào khác, giá của máy đo độ cứng rất đa dạng. Các máy để bàn, độ chính xác cao, đa chức năng thường có giá cao hơn nhiều so với các máy cầm tay đơn giản. Hãy xác định rõ ngân sách bạn có thể đầu tư và tìm kiếm giải pháp tốt nhất trong tầm giá đó, cân bằng giữa chi phí ban đầu, chi phí bảo trì (bao gồm cả hiệu chuẩn) và hiệu quả mang lại.

Việc lựa chọn máy đo độ cứng phù hợp là một quyết định quan trọng. Đừng ngần ngại tham khảo ý kiến của các chuyên gia, nhà cung cấp thiết bị, hoặc những người có kinh nghiệm trong lĩnh vực của bạn để đưa ra quyết định sáng suốt nhất.

Đôi khi, việc đảm bảo chất lượng còn liên quan đến cả những chi tiết tưởng chừng nhỏ như việc sử dụng loại vít phù hợp. Chẳng hạn, đối với các vật liệu cần độ cứng bề mặt nhất định, việc sử dụng vít tự khoan có thể đòi hỏi mũi vít phải có độ cứng cao hơn vật liệu được khoan để đảm bảo hiệu quả và độ bền của mối ghép.

Hướng Dẫn Sử Dụng Máy Đo Độ Cứng: Từ Cơ Bản Đến Nâng Cao

Sau khi đã chọn được loại máy phù hợp, việc sử dụng nó đúng cách là chìa khóa để có được kết quả đo chính xác và đáng tin cậy. Mỗi loại máy có quy trình vận hành riêng, nhưng vẫn có những nguyên tắc chung mà bạn cần tuân thủ.

1. Chuẩn bị mẫu thử

Đây là bước cực kỳ quan trọng mà nhiều người thường bỏ qua hoặc làm sơ sài.

• Làm sạch bề mặt: Bề mặt mẫu thử cần phải sạch sẽ, không dính dầu mỡ, bụi bẩn, gỉ sét, lớp sơn hoặc lớp phủ khác (trừ khi bạn muốn đo độ cứng của chính lớp phủ đó). Những tạp chất này có thể làm sai lệch kết quả đáng kể.
• Độ nhẵn bề mặt: Bề mặt mẫu cần đủ nhẵn tùy theo yêu cầu của từng phương pháp. Ví dụ, phương pháp Vickers và Rockwell thang đo nông đòi hỏi bề mặt nhẵn hơn so với Brinell hoặc Rockwell thang đo thông thường. Bề mặt quá gồ ghề có thể khiến vết lõm không đều, khó đo đạc chính xác.
• Độ phẳng của bề mặt đỡ: Nếu đo bằng máy để bàn, mặt đối diện của mẫu thử cần phẳng và song song với bề mặt thử để mẫu được đặt vững chắc trên bệ đỡ.
• Độ dày mẫu: Mẫu cần đủ dày để vết lõm không ảnh hưởng đến mặt đối diện. Độ dày tối thiểu thường được quy định trong các tiêu chuẩn cho từng phương pháp đo.

2. Thiết lập máy đo độ cứng

• Chọn phương pháp và thang đo: Đảm bảo bạn đã chọn đúng loại mũi thử và lực tải tương ứng với phương pháp và thang đo phù hợp với vật liệu của bạn.
• Lắp mũi thử và bệ đỡ: Gắn mũi thử và bệ đỡ (anvil) đúng cách vào máy. Bệ đỡ cũng cần sạch sẽ và không bị hư hỏng.
• Đặt mẫu thử: Đặt mẫu thử lên bệ đỡ sao cho bề mặt cần đo nằm vuông góc với hướng di chuyển của mũi thử. Đảm bảo mẫu ổn định, không bị lung lay.

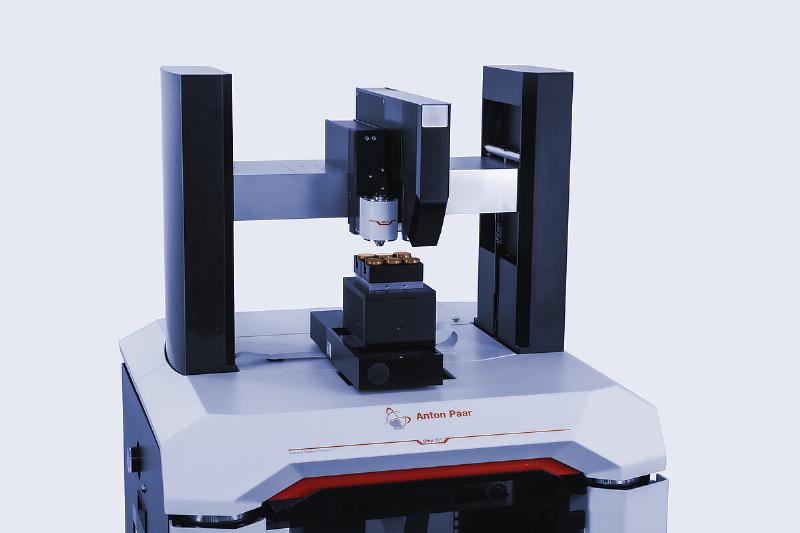

Minh họa các bước chuẩn bị và đặt mẫu thử lên máy đo độ cứng để bàn

3. Thực hiện phép đo

• Áp lực tải: Tùy loại máy, bạn sẽ áp lực tải bằng cách quay tay, bấm nút, hoặc thông qua chương trình tự động. Đảm bảo áp lực tải được áp dụng ổn định, không bị rung động đột ngột.
• Thời gian giữ tải: Giữ lực tải trong khoảng thời gian quy định theo tiêu chuẩn (thường vài giây, với Brinell có thể lâu hơn cho vật liệu mềm).
• Nhả tải: Nhả lực tải nhẹ nhàng.

4. Đọc kết quả

• Rockwell/Shore: Đọc trực tiếp kết quả trên thang đo hoặc màn hình kỹ thuật số của máy.
• Brinell/Vickers: Di chuyển mẫu dưới kính hiển vi của máy, tập trung vào vết lõm. Sử dụng thước đo tích hợp trong kính hiển vi để đo kích thước vết lõm (đường kính cho Brinell, đường chéo cho Vickers). Thực hiện ít nhất hai phép đo đường kính/đường chéo và lấy giá trị trung bình. Sử dụng bảng chuyển đổi hoặc phần mềm của máy để chuyển kích thước vết lõm sang giá trị độ cứng tương ứng.

5. Lặp lại phép đo

Không bao giờ chỉ đo một lần! Thực hiện ít nhất 3-5 phép đo trên các vị trí khác nhau của mẫu thử. Các vị trí đo cần cách xa nhau một khoảng đủ lớn để vết lõm này không ảnh hưởng đến vết lõm kia (thường lớn gấp 3-5 lần đường kính/đường chéo vết lõm). Tính giá trị trung bình của các lần đo để có kết quả đại diện cho mẫu.

Lời khuyên từ chuyên gia giả định

Kỹ sư Nguyễn Văn An, một chuyên gia lâu năm trong lĩnh vực kiểm tra vật liệu, chia sẻ: “Nhiều người nghĩ đo độ cứng chỉ đơn giản là ‘ấn và đọc’, nhưng sự thật là khâu chuẩn bị mẫu và thiết lập máy chiếm đến 80% sự chính xác của kết quả. Một bề mặt mẫu không sạch, không phẳng, hoặc đặt mẫu không vững có thể khiến bạn đo sai hoàn toàn. Hãy luôn tuân thủ các tiêu chuẩn và hướng dẫn sử dụng cụ thể cho loại máy của bạn.”

Để duy trì môi trường làm việc sạch sẽ, tránh bụi bẩn ảnh hưởng đến thiết bị đo lường và mẫu thử, việc trang bị một chiếc máy hút bụi bosch công nghiệp là điều rất hữu ích trong các xưởng sản xuất hoặc phòng thí nghiệm. Môi trường sạch sẽ giúp đảm bảo độ tin cậy của các phép đo, bao gồm cả đo độ cứng.

Những Lưu Ý Quan Trọng Khi Sử Dụng Máy Đo Độ Cứng

Sử dụng máy đo độ cứng không chỉ là làm theo các bước hướng dẫn, mà còn là hiểu và tránh những sai sót phổ biến có thể ảnh hưởng đến kết quả.

1. Ảnh hưởng của điều kiện môi trường

Nhiệt độ và độ ẩm có thể ảnh hưởng đến cả máy đo và mẫu thử, đặc biệt là với các phép đo có độ chính xác cao. Nên thực hiện phép đo trong môi trường ổn định, lý tưởng nhất là phòng thí nghiệm được kiểm soát. Nếu không thể, hãy đảm bảo nhiệt độ mẫu đã cân bằng với nhiệt độ môi trường.

2. Vị trí đặt máy

Máy đo độ cứng để bàn cần được đặt trên một bề mặt phẳng, vững chắc, không bị rung động. Rung động có thể làm sai lệch quá trình áp lực tải và tạo ra vết lõm không đều.

3. Lựa chọn vị trí đo trên mẫu

• Tránh đo quá gần mép mẫu, vì hiệu ứng cạnh có thể làm sai lệch kết quả.
• Tránh đo trên các khu vực có khuyết tật, lỗ rỗ, hoặc có sự thay đổi cấu trúc đột ngột (trừ khi mục đích của bạn là kiểm tra chính những khu vực đó).
• Đảm bảo khoảng cách giữa các vết lõm đủ lớn như đã nêu ở trên.

4. Sử dụng đúng mũi thử và lực tải

Luôn kiểm tra xem bạn đã lắp đúng loại mũi thử và thiết lập đúng lực tải tương ứng với thang đo bạn muốn sử dụng chưa. Sử dụng sai mũi thử hoặc lực tải sẽ cho kết quả hoàn toàn vô nghĩa.

5. Tốc độ áp lực tải

Một số phương pháp đo nhạy cảm với tốc độ áp lực tải. Đối với các máy thủ công, hãy cố gắng áp lực tải một cách ổn định và nhất quán.

6. Đảm bảo độ vuông góc

Mũi thử phải được ấn vuông góc tuyệt đối với bề mặt mẫu. Nếu không, vết lõm sẽ bị méo mó, khó đo đạc (với Brinell/Vickers) hoặc làm sai lệch độ sâu vết lõm (với Rockwell).

7. Đọc kết quả với Brinell/Vickers

Khi đo đường kính/đường chéo vết lõm bằng kính hiển vi, hãy cẩn thận và chính xác. Đọc nhiều lần và lấy trung bình để giảm sai số do người vận hành.

Minh họa các vị trí đo độ cứng nên tránh trên mẫu thử, showing mép mẫu, lỗ, và vết lõm quá gần nhau

Hiểu và tuân thủ những lưu ý này sẽ giúp bạn tối đa hóa độ chính xác và độ tin cậy của các phép đo độ cứng, từ đó đưa ra những quyết định đúng đắn về chất lượng vật liệu và sản phẩm.

Bảo Quản Và Hiệu Chuẩn Máy Đo Độ Cứng: Duy Trì “Sức Khỏe” Cho Thiết Bị

Một chiếc máy đo độ cứng là một khoản đầu tư không nhỏ, và để nó luôn hoạt động chính xác, bền bỉ theo thời gian, việc bảo quản và hiệu chuẩn định kỳ là điều không thể thiếu.

Tại sao phải hiệu chuẩn máy đo độ cứng?

Hiệu chuẩn là quá trình kiểm tra và điều chỉnh máy đo để đảm bảo rằng kết quả đo của nó phù hợp với các tiêu chuẩn đã được công nhận. Theo thời gian sử dụng, các bộ phận cơ khí, cảm biến lực, hoặc hệ thống quang học của máy có thể bị sai lệch do hao mòn, thay đổi nhiệt độ, hoặc các tác động khác. Nếu máy không được hiệu chuẩn, kết quả đo sẽ không chính xác, dẫn đến những quyết định sai lầm về chất lượng vật liệu.

• Đảm bảo độ chính xác: Đây là mục đích chính của hiệu chuẩn. Một máy đã hiệu chuẩn sẽ cho kết quả đo đáng tin cậy, đáp ứng yêu cầu kỹ thuật.
• Tuân thủ tiêu chuẩn: Nhiều ngành công nghiệp và hệ thống quản lý chất lượng (ví dụ ISO 9001) yêu cầu các thiết bị đo lường phải được hiệu chuẩn định kỳ.
• Duy trì hiệu suất: Hiệu chuẩn có thể phát hiện sớm các vấn đề tiềm ẩn của máy, giúp bảo trì phòng ngừa và kéo dài tuổi thọ thiết bị.

Hình ảnh một kỹ thuật viên đang thực hiện hiệu chuẩn cho máy đo độ cứng sử dụng tấm mẫu chuẩn

Bảo quản máy đo độ cứng đúng cách

Việc bảo quản hàng ngày cũng quan trọng không kém:

• Giữ gìn sạch sẽ: Sau mỗi lần sử dụng, hãy lau sạch bụi bẩn, dầu mỡ khỏi máy và bệ đỡ. Bụi có thể lọt vào các bộ phận chuyển động hoặc hệ thống quang học.
• Bảo quản mũi thử: Mũi thử, đặc biệt là mũi kim cương, là bộ phận cực kỳ nhạy cảm và đắt tiền. Cần bảo quản chúng trong hộp riêng, tránh va đập, trầy xước. Thường xuyên kiểm tra tình trạng mũi thử dưới kính lúp hoặc kính hiển vi, nếu phát hiện sứt mẻ hoặc mòn, cần thay thế ngay.
• Môi trường lưu trữ: Cất giữ máy ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp, nhiệt độ và độ ẩm cao.
• Che chắn cẩn thận: Khi không sử dụng, nên dùng tấm che để bảo vệ máy khỏi bụi bẩn.

Tần suất hiệu chuẩn

Tần suất hiệu chuẩn phụ thuộc vào:

• Mức độ sử dụng: Máy được sử dụng thường xuyên hay không?
• Môi trường làm việc: Môi trường có khắc nghiệt không (nhiều bụi, rung động, nhiệt độ thay đổi)?
• Yêu cầu tiêu chuẩn: Các tiêu chuẩn nội bộ hoặc ngành nghề có quy định tần suất cụ thể không?
• Khuyến cáo của nhà sản xuất: Luôn tuân theo khuyến cáo của nhà sản xuất máy.

Thông thường, máy đo độ cứng nên được hiệu chuẩn ít nhất mỗi năm một lần. Đối với các ứng dụng quan trọng, sử dụng thường xuyên, hoặc trong môi trường khắc nghiệt, tần suất có thể là 6 tháng một lần hoặc thậm chí ngắn hơn. Nên sử dụng dịch vụ hiệu chuẩn từ các đơn vị uy tín, có chứng nhận theo các tiêu chuẩn quốc tế (ví dụ: ISO 17025).

Hình ảnh các loại mũi thử máy đo độ cứng được bảo quản cẩn thận trong hộp đựng chuyên dụng

Việc bảo quản và hiệu chuẩn định kỳ không chỉ giúp máy đo độ cứng của bạn hoạt động chính xác, mà còn đảm bảo tính minh bạch và tin cậy cho toàn bộ quy trình kiểm soát chất lượng của bạn. Hãy coi đó là khoản đầu tư cần thiết để duy trì “sức khỏe” và độ chính xác cho thiết bị quan trọng này.

Trong các hoạt động bảo trì hoặc sửa chữa liên quan đến máy móc thiết bị, đôi khi bạn cần kiểm tra độ cứng của các bộ phận, chẳng hạn như các chi tiết trong động cơ của một chiếc máy cắt cỏ honda gx35 hoặc máy phát điện honda. Việc này giúp đánh giá tình trạng hao mòn hoặc xác định xem vật liệu có còn đủ độ bền cần thiết hay không.

Ứng Dụng Thực Tế Của Máy Đo Độ Cứng Trong Đời Sống Và Công Nghiệp

Có lẽ bạn đang tự hỏi, ngoài phòng thí nghiệm hay nhà máy thép, thì máy đo độ cứng còn xuất hiện ở đâu nữa? Thực ra, ứng dụng của nó rộng hơn bạn tưởng rất nhiều, len lỏi vào nhiều khía cạnh của cuộc sống hiện đại và đóng vai trò quan trọng trong vô số ngành nghề.

Ứng dụng trong ngành công nghiệp ô tô

Từ thân vỏ xe, động cơ, hộp số, cho đến các chi tiết nhỏ như bu-lông, ốc vít, lốp xe… tất cả đều cần đạt độ cứng theo tiêu chuẩn để đảm bảo an toàn và hiệu suất. Máy đo độ cứng giúp kiểm tra chất lượng vật liệu đầu vào, kiểm soát quá trình xử lý nhiệt các bộ phận động cơ, và đánh giá độ bền của các chi tiết chịu mài mòn.

Ứng dụng trong ngành hàng không vũ trụ

Trong ngành đòi hỏi độ tin cậy tuyệt đối như hàng không vũ trụ, mỗi chi tiết nhỏ đều phải được kiểm tra nghiêm ngặt. Độ cứng của cánh quạt, thân máy bay, các bộ phận động cơ, hay vật liệu chế tạo vệ tinh đều được đo lường cẩn thận để đảm bảo chúng chịu được áp lực và điều kiện khắc nghiệt.

Ứng dụng trong ngành xây dựng

Độ cứng của bê tông, thép xây dựng, gạch, đá… ảnh hưởng trực tiếp đến độ bền vững của công trình. Máy đo độ cứng, bao gồm cả các loại máy đo không phá hủy hoặc ít phá hủy (ví dụ, máy đo độ cứng bê tông dạng búa bật nảy – Schmidt Hammer), được sử dụng để kiểm tra chất lượng vật liệu tại công trường.

Ứng dụng trong ngành sản xuất công cụ và khuôn mẫu

Các công cụ cắt gọt, khuôn dập, khuôn ép… thường được làm từ thép hợp kim đặc biệt và trải qua quá trình xử lý nhiệt để đạt độ cứng rất cao. Đo độ cứng là bước kiểm tra cuối cùng để đảm bảo công cụ có đủ khả năng làm việc với vật liệu khác mà không bị mòn hoặc biến dạng nhanh chóng.

Hình ảnh minh họa ứng dụng máy đo độ cứng trong kiểm tra chất lượng sản xuất phụ tùng ô tô

Ứng dụng trong ngành y tế

Một số dụng cụ phẫu thuật, cấy ghép y tế (ví dụ: xương nhân tạo, răng giả) cần có độ cứng phù hợp để tương thích với cơ thể và thực hiện chức năng. Vật liệu nha khoa, dụng cụ chỉnh hình cũng là những lĩnh vực sử dụng phép đo độ cứng.

Ứng dụng trong ngành cao su và nhựa

Như đã nói, máy đo độ cứng Shore là công cụ không thể thiếu để kiểm soát độ mềm, độ dẻo của các sản phẩm từ cao su (vỏ xe, gioăng đệm, ống dẫn) và nhựa (vỏ thiết bị điện tử, đồ gia dụng, bao bì).

Hình ảnh cận cảnh một người đang sử dụng máy đo độ cứng Shore để kiểm tra độ cứng của vỏ điện thoại di động bằng nhựa

Ứng dụng trong ngành luyện kim và vật liệu

Đây là lĩnh vực cốt lõi. Máy đo độ cứng được dùng để nghiên cứu sự thay đổi cấu trúc vi mô, đánh giá hiệu quả của các phương pháp luyện kim, phát triển vật liệu mới với các đặc tính độ cứng mong muốn.

Nhìn chung, bất cứ khi nào độ bền, khả năng chống mài mòn, hay khả năng chịu tải của một vật liệu là yếu tố quan trọng, thì khả năng cao là máy đo độ cứng đang đóng góp một phần vào việc đảm bảo chất lượng của sản phẩm đó. Nó là minh chứng cho thấy sự tỉ mỉ và chính xác trong khoa học vật liệu có ảnh hưởng sâu sắc đến thế giới xung quanh chúng ta.

Bảng So Sánh Các Phương Pháp Đo Độ Cứng Phổ Biến

Để bạn dễ dàng hình dung và so sánh các phương pháp đo độ cứng chính, dưới đây là một bảng tổng hợp các đặc điểm nổi bật:

Tiêu chí so sánh	Rockwell	Brinell	Vickers	Shore (Durometer)
Nguyên lý	Đo độ sâu vết lõm	Đo đường kính vết lõm	Đo đường chéo vết lõm	Đo độ sâu ban đầu của vết lõm (đàn hồi)
Mũi thử	Viên bi thép/carbide, nón kim cương	Viên bi thép/carbide	Chóp kim cương hình vuông	Kim/Chóp/Bán cầu (tùy thang đo)
Lực tải	Nhiều mức, từ rất nhỏ đến lớn (kgf/N)	Lớn, trung bình (thường > 500 kgf)	Đa dạng, từ rất nhỏ (gram) đến lớn (kgf)	Lực lò xo (fixed load)
Vết lõm	Hình cầu/Nón	Hình cầu	Hình chóp vuông	Hình dạng mũi thử, độ sâu thay đổi tùy độ cứng
Đo đạc vết lõm	Không cần (đọc trực tiếp)	Đo đường kính bằng kính hiển vi	Đo đường chéo bằng kính hiển vi	Không cần (đọc trực tiếp)
Ưu điểm	Nhanh, dễ sử dụng, đọc trực tiếp	Phù hợp vật liệu hạt thô, đo trung bình	Linh hoạt, chính xác, phù hợp vật liệu cứng, mỏng	Cầm tay, tiện lợi, nhanh, cho vật liệu mềm
Nhược điểm	Nhạy cảm bề mặt, không phù hợp vật liệu quá mềm/quá mỏng	Phá hủy mẫu hơn, đo mất thời gian, không phù hợp mẫu mỏng	Yêu cầu bề mặt nhẵn, đo mất thời gian hơn Shore/Rockwell	Ít chính xác hơn các phương pháp khác (tùy ứng dụng), nhạy cảm với tốc độ ấn
Vật liệu phù hợp	Kim loại (rất cứng đến tương đối mềm), nhựa cứng	Kim loại (độ cứng thấp đến trung bình), vật liệu hạt thô	Hầu hết các loại vật liệu (kim loại, gốm, thủy tinh, vật liệu cứng), lớp phủ mỏng	Cao su, nhựa dẻo, polymer, vật liệu mềm
Thang đo ví dụ	HRC, HRB, HRA, HRF, HR45N, HR30T…	HBW	HV, HK (Knoop – biến thể)	Shore A, Shore D, Shore OO…

Bảng này chỉ là sự so sánh tổng quan. Mỗi phương pháp có những tiêu chuẩn và biến thể riêng rất chi tiết. Việc lựa chọn phương pháp và máy đo cụ thể vẫn cần dựa trên yêu cầu kỹ thuật chính xác của ứng dụng.

Tương Lai Của Máy Đo Độ Cứng: Công Nghệ Có Gì Mới?

Thế giới công nghệ không ngừng phát triển, và lĩnh vực đo lường độ cứng cũng không nằm ngoài xu hướng này. Những tiến bộ mới đang làm cho các phép đo độ cứng trở nên nhanh hơn, chính xác hơn, linh hoạt hơn và thông minh hơn.

• Máy đo độ cứng tự động hoàn toàn: Các hệ thống đo độ cứng hiện đại có khả năng tự động di chuyển mẫu, chọn vị trí đo, thực hiện phép đo, đo kích thước vết lõm (với Vickers/Brinell sử dụng xử lý ảnh kỹ thuật số), tính toán kết quả, và thậm chí lập báo cáo. Điều này giúp tăng năng suất, giảm sai sót do con người, và cho phép đo liên tục trong môi trường sản xuất hàng loạt.

• Máy đo độ cứng tích hợp AI và Machine Learning: Trí tuệ nhân tạo đang bắt đầu được ứng dụng để cải thiện độ chính xác của việc nhận dạng và đo vết lõm (đặc biệt trên các bề mặt phức tạp hoặc vết lõm không hoàn hảo), cũng như dự đoán các đặc tính vật liệu khác dựa trên kết quả đo độ cứng.

• Máy đo độ cứng Micro/Nano: Với sự phát triển của các vật liệu mới ở quy mô hiển vi và nano, các máy đo độ cứng siêu nhỏ (microhardness) và nano (nanohardness) ngày càng trở nên quan trọng. Chúng có khả năng đo độ cứng của các lớp mỏng vài nanomet, các sợi nano, hoặc các hạt vật liệu siêu nhỏ, mở ra những khả năng nghiên cứu và ứng dụng mới.

• Kết nối và tích hợp: Các máy đo độ cứng hiện đại có khả năng kết nối với mạng nội bộ, hệ thống quản lý chất lượng (QMS), và phần mềm phân tích dữ liệu. Điều này cho phép theo dõi kết quả đo theo thời gian thực, phân tích xu hướng, và tích hợp dữ liệu độ cứng vào hồ sơ sản phẩm hoặc lô hàng.

Hình ảnh minh họa nguyên lý hoạt động hoặc thiết lập của máy đo độ cứng nano, demonstrating khả năng đo ở quy mô rất nhỏ

Những tiến bộ này không chỉ giúp việc đo độ cứng trở nên dễ dàng và hiệu quả hơn, mà còn mở rộng phạm vi ứng dụng, giúp chúng ta hiểu sâu hơn về thế giới vật liệu phức tạp xung quanh mình.

Kết Luận: Máy Đo Độ Cứng – Công Cụ Định Lượng Sức Mạnh Vật Liệu

Từ những chiếc máy cơ khí đơn giản nhất đến các hệ thống tự động hóa hiện đại, máy đo độ cứng đã và đang là một công cụ không thể thiếu trong ngành khoa học vật liệu, sản xuất, và kiểm soát chất lượng. Nó giúp chúng ta định lượng một đặc tính cơ bản nhưng vô cùng quan trọng: khả năng chống lại biến dạng.

Việc hiểu rõ về các loại máy đo độ cứng khác nhau, nguyên lý hoạt động của chúng, cách chọn lựa, sử dụng và bảo quản đúng cách không chỉ giúp bạn làm chủ thiết bị này mà còn nâng cao hiệu quả công việc, đảm bảo chất lượng sản phẩm và sự an toàn trong các ứng dụng kỹ thuật.

Dù bạn đang làm trong lĩnh vực nào, từ sản xuất phụ tùng, xây dựng công trình, chế tạo công cụ, hay nghiên cứu vật liệu mới, khả năng ứng dụng của máy đo độ cứng luôn hiện hữu. Hãy coi nó không chỉ là một công cụ, mà là một người bạn đồng hành đáng tin cậy, giúp bạn đưa ra những quyết định chính xác dựa trên dữ liệu đáng tin cậy về “sức mạnh” thực sự của vật liệu.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và sâu sắc về máy đo độ cứng. Nếu bạn có bất kỳ câu hỏi hay trải nghiệm nào muốn chia sẻ về thiết bị này, đừng ngần ngại để lại bình luận bên dưới nhé!
