Vòng bi bạc đạn là gì?

Vòng bi được sử dụng rộng rãi trong ngành công nhiệp, nông nghiệp, khoa học, máy móc, thiết bị có sử dụng vòng bi, tuy là chi tiết nhỏ nhưng có vai trò rất quan trọng, qua bài viết dưới đây sẽ cho chúng ta biết rõ hơn vòng bi bạc đạn là gì?

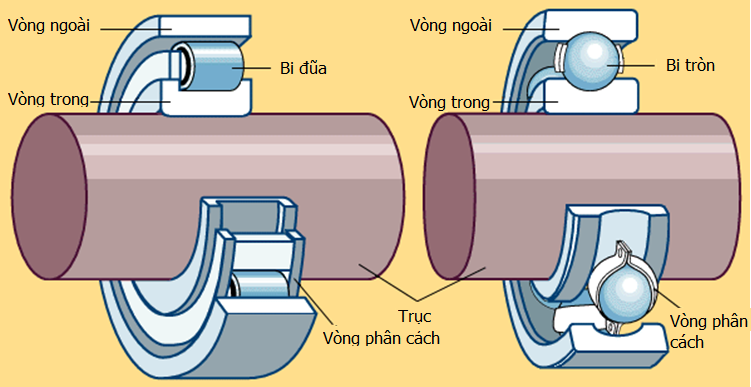

Người ta thường gọi vòng bi hay bạc đạn vì đây là chi tiết cơ khí dạng hình tròn, loại phổ biến hay gặp nhất là vòng bi cầu có các viên bi tròn bên trong. Nên có lẽ từ những đặc điểm như vậy, mà người ta gọi là vòng bi. Ngoài ra, bạc đạn cũng là cái tên thông dụng vì các con lăn có dạng viên, các ổ trượt này có các “cục đạn” (hình cầu hoặc hình trụ thẳng hoặc trụ côn) nhằm tạo ma sát lăn cho ổ trượt . Ma sát lăn này có độ lớn nhỏ hơn nhiều (và chế độ bôi trơn cũng dễ dàng hơn nhiều) so với ổ trượt .



Vòng bi, bạc đạn phổ biến



Vai trò của vòng bi bạc đạn là gì?

Vai trò chính của bạc đạn chúng ta phải kể đến đó chính là có tác dụng giảm ma sát, thông thường bạc đạn được gắn tại các bộ phận có chuyển động quay trong các loại máy móc nhằm hạn chế việc thất thoát năng lượng nhờ tác dụng làm giảm lực ma sát. Do máy khi hoạt động sự tiếp xúc động năng trong chuyển động tròn quay sẽ làm gia tăng ma sát gây hao tổn năng lượng cũng như có thể làm nguy hại cho máy móc của bạn.

Việc hư vòng bi (bạc đạn)  nếu không được thay thế sẽ làm hỏng các bộ phận liên quan như làm xe nặng hơn, làm hỏng mòn trục hoặc có thể làm hỏng nồi vòng bi, gây ảnh hưởng đến hiệu suất làm việc của máy móc, thiết bị.

Vai trò quan trọng tiếp theo đó chính là việc tạo trục quay cho thiết bị. Với trình độ khoa học kỹ thuật hiện đại, chúng ta đã vận dụng và sáng tạo ra những loại bạc đạn khác nhau nhằm đơn giản hóa cho quá trình chuyển động của máy móc theo những sáng tạo của người xưa.



Bạc đạn



Các thông số trong vòng bi (bạc đạn) như 6206 ZZ hay 6206 2RS có ý nghĩa như thế nào?

Tính từ phải thì : hai số đầu tiên chỉ kích thước vòng trong ứng với kích thước trục , số thứ ba là hạng ổ bi

-8 , 9 là siêu nhẹ

-1 ,7 là đặc biệt nhẹ

-2 ,5 là ổ bi hạng nhẹ

-3 ,6 là hạng trung

-4 là hạng nặng

Số thứ tư là chỉ loại ổ bi , 0 là ổ bi đỡ 1 dãy , 1 là ổ bi đỡ lòng cầu 2 dãy , 2 là ổ bi đỡ bi đũa , 3 là ổ bi đũa lòng cầu 2 dãy , 4 là ổ bi kim , 5 là ổ đỡ trụ xoắn , 6 là ổ bi đỡ chặn , 7 là ổ bi đỡ côn , … Hai chữ cuối ZZ là ổ bi có nắp chặn mỡ cả 2 phía , 2RS là có nắp chặn chịu áp lực … Z hay ZZ hay 2RS là thông số để chỉ bạc đạn có 1 hay 2 nắp che mỡ.

Ngoài ra còn có nhiều ký hiệu để biểu thị các thông số khác nữa , thí dụ như khe hỡ , loại bi … Khi bạn cần thay thế vòng bi thì cứ tìm đúng thông số cũ là được.

Nếu bạn thiết kế thì phải tính toán theo các yếu tố : công suất trên trục , số vòng quay , điều kiện làm việc , khả năng tải động , điều kiện bảo trì , và tính theo tuổi thọ là 20000 giờ …

Bạn có thể tham khảo các sản phẩm khác tại: ắc quy xe nâng

Làm cách nào nhà sản xuất bạc đạn đặt được viên bi vào khe giữa của vòng bi (bạc đạn)?

Vòng trong và vòng ngoài của vòng bi (bạc đạn) đều phải được chế tạo , gia công , hoàn tất trước khi cho bi vào. Các viên bi được cho vào chỉ về một phía của hai vòng trong và vòng ngoài . Sau đó chúng mới được dàn ra xung quanh . Người ta dùng hai rế thép ép vào hai bên để các vòng bi cách đều nhau . Cuối cùng họ đính hai vòng rế đó lại với nhau bằng kẹp hay bằng cách hàn điểm.

Đặc biệt là hai khung tròn kim loại mà ở giữa có nhiều viên bi , giúp hai khung tròn này quay dễ dàng với bất cứ tốc độ nào , cách khác là hộ chế các viên bi và hai khung kim loại , rồi đặt các viên bi vào giữa hai khung kim loại , cho thêm chất nhờn , cuối cùng dùng ” máy móc ” ép chúng với nhau.

Trên thị trường hiện nay có rất nhiều loại vòng bi khác nhau như vòng bi chữ thập, vòng bi tròn … Các hãng sản xuất vòng bi nổi tiếng như vòng bi KG, vòng bi KOYO …đa dạng về mẫu mã và kích thước.
